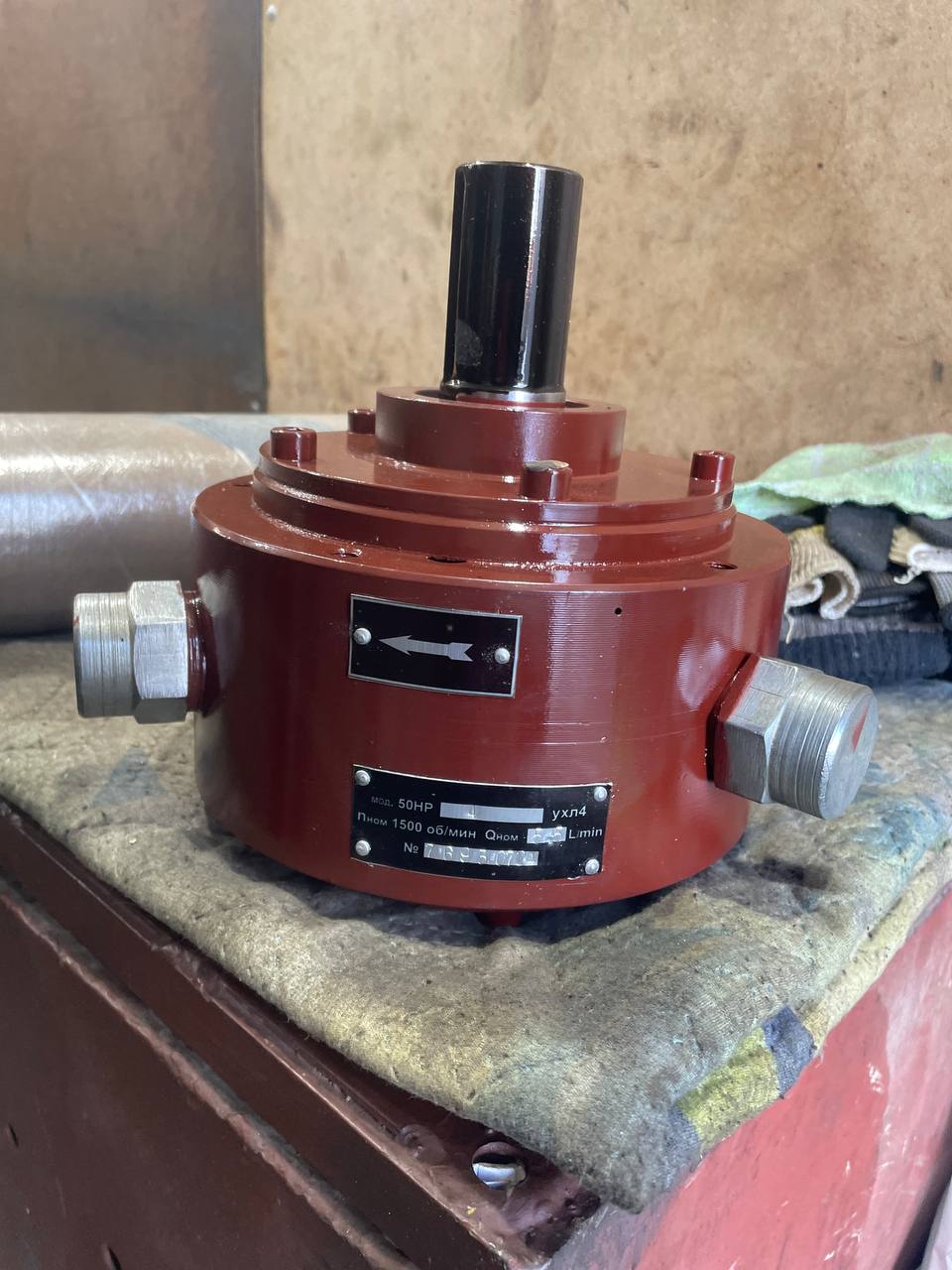

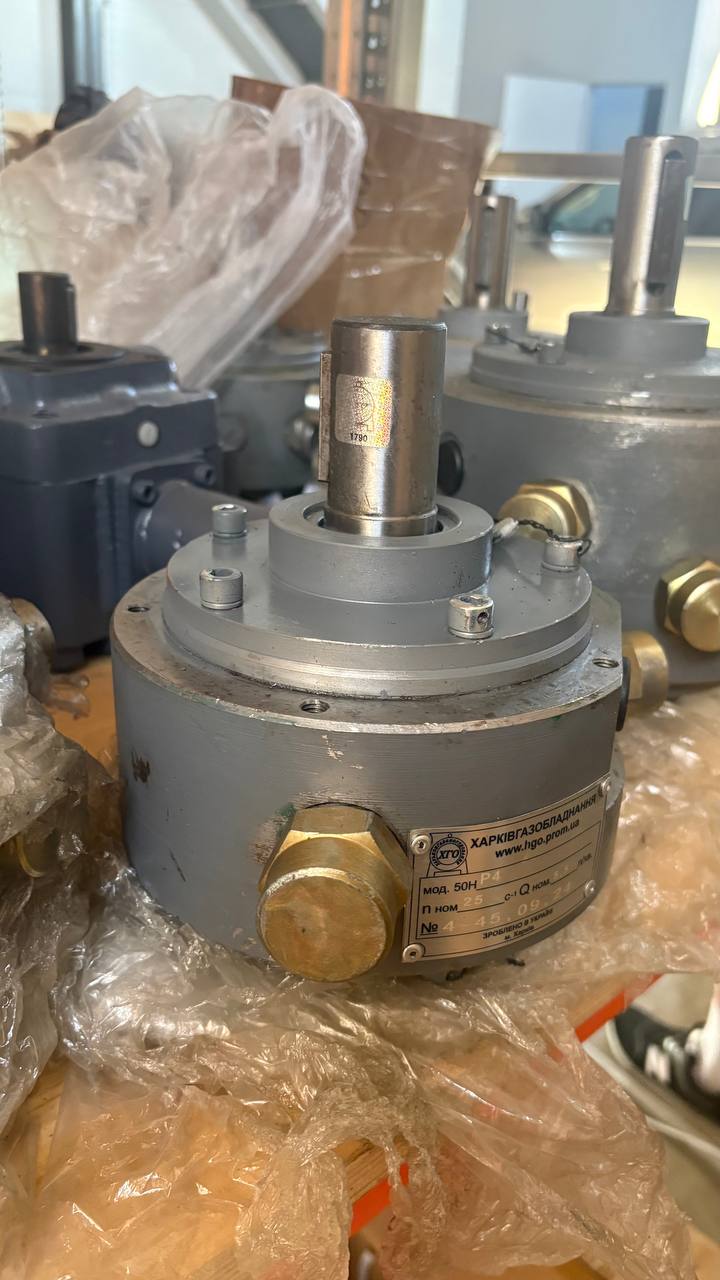

Насос 50НР4 — это нерегулируемый радиально‑поршневой гидронасос.
Расшифровка маркировки
- 50Н — насос на номинальное давление 50 МПа;
- Р — радиально‑поршневой;
- 4 — рабочий объём 4 см³.
Основные технические характеристики
- Рабочий объём: 4 см³.
- Номинальная подача: 5,5 л/мин.
- Номинальное давление: 50 МПа (максимальное — до 63 МПа).
- Номинальная частота вращения: 1500 об/мин (диапазон — 300–1800 об/мин).
- Номинальная мощность: 4,9 кВт.
- Масса: 19 кг (без рабочей жидкости).
- Направление вращения: правое (по спецзаказу — левое).
- Монтажное исполнение: фланцевое.
- Климатическое исполнение: УХЛ4.
Назначение и применение
Насос 50НР4 подаёт рабочую жидкость с постоянным по величине и направлению потоком в гидросистемы промышленного и машиностроительного оборудования (в соответствии с ГОСТ 17411‑91). Подходит для гидроприводов, где требуется высокое давление и стабильная подача.
Эксплуатационные требования
- Температура масла: от +10 до +50 °C.
- Вязкость масла: 21–265 сСт.
- Рекомендуемые масла: ИГП‑38, ВНИИ НП‑403, ИГП‑49.
- Тонкость фильтрации: не грубее 40 мкм (класс чистоты — 14 по ГОСТ 17216‑71).
Особенности монтажа и эксплуатации
- Допускается горизонтальная и вертикальная установка (носок вала вверх).
- На всасывающей линии обязательно ставят фильтр и обратный клапан.
- Крутящий момент передают через упругую муфту; несоосность валов — не более 0,1 мм.
- Перед запуском всасывающий трубопровод заливают жидкостью, одновременно проворачивая вал.
- Для защиты системы нужен предохранительный клапан и контрольно‑измерительные приборы (манометры).
Производитель и аналоги
- Производитель: например, Харьковский завод «Гидропривод», «ГидроПневмоАппарат».
- Устаревший аналог: НПР 4/50.
- Модификация: гидравлический масляный секционный насос 50НС4 (работает в тандеме с пластинчатым насосом Г12‑42).
