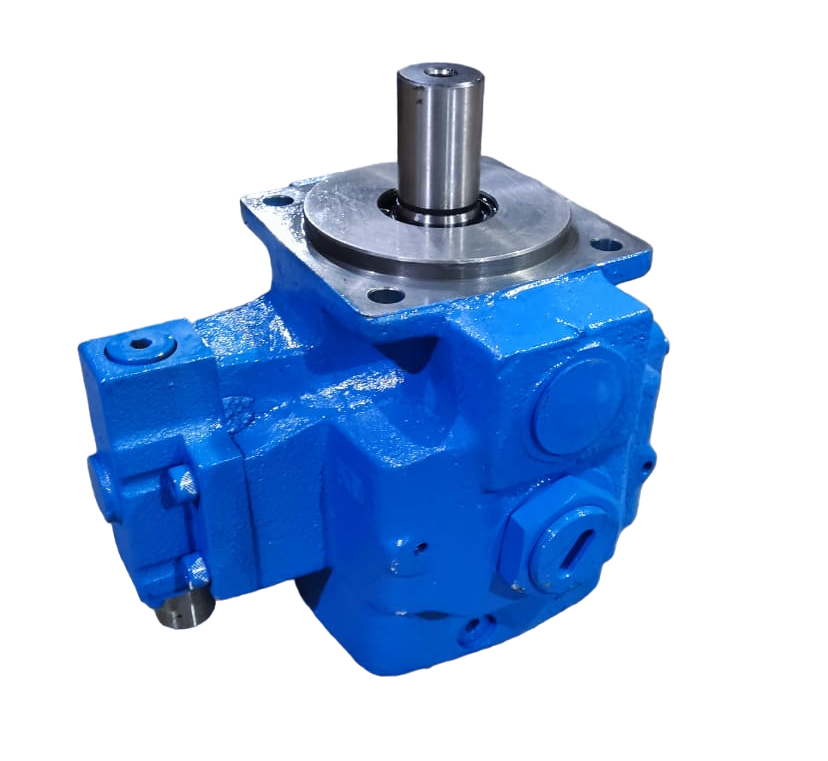

Пластинчатые насосы НПлР регулируемые предназначены для нагнетания рабочей гидравлической жидкости в узлах и механизмах машин, в которых требуется регулируемая по величине подача.
Насосы НПлР обеспечивают изменение подачи минерального масла от номинальной до нуля при достижении в системе давления, равного давлению настройки клапана. Настройка клапана регулятора давления механическая. Предусмотрено механическое изменение рабочего объема для уменьшения величины номинальной подачи. Насосы выпускаются в исполнениях по давлению 6,3 МПа и 16 МПа. Частота вращения 1450 об/мин, направление вращения правое (по часовой стрелке со стороны привода)
|

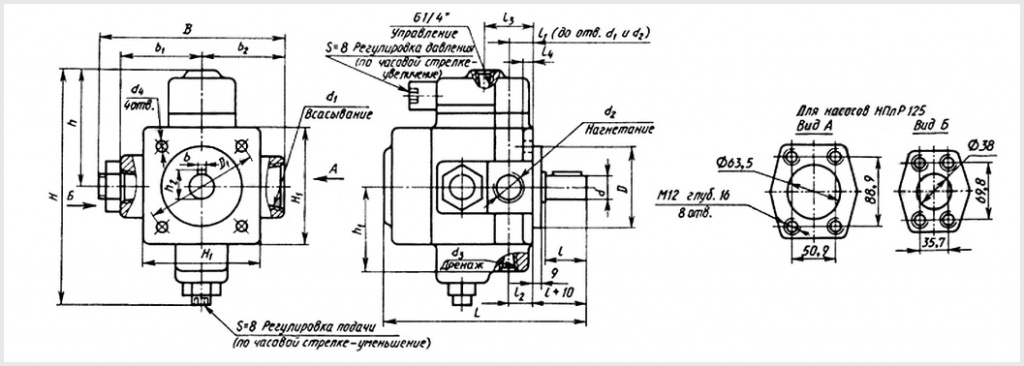

Насос типа |
В |
В1 |
В2 |
b |
H |
H1 |
H2 |
H3 |
h |
L |
L1 |
L2 |
L3 |
l |
l1 |
l2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
|
НПлР 50/16 |
221 |
115 |
92 | 10 | 335 | 150 | 172 | 77 | 41 | 282 | 36 | 17,5 | 38 | 125 | 160 | 14 |
125 |
160 |
14 |
G1 1/2 |
G 1 |
G 3/8 |
Особенности насосов регулируемых НПлР:
- привод насоса - через упругую муфту;
- допуск соосности осей - не более 0,1 мм;
- радиальные и осевые нагрузки на вал насоса со стороны привода недопустимы;
- направление вращения - правое (указано стрелкой на фирменной табличке);
- скорость масла во всасывающей линии < 0,5 м/с;
- тонкость фильтрации масла не хуже 25 мкм;
- с целью повышения ресурса предпочтительны фильтры с тонкостью фильтрации 10 мкм;
- пуск насоса рекомендуется при минимальной нагрузке.
