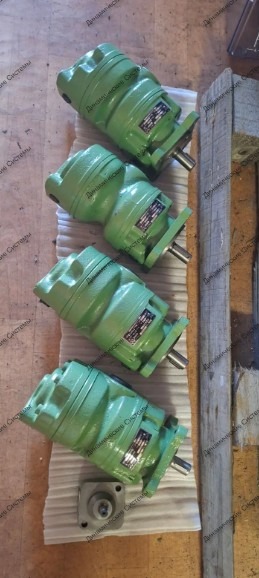

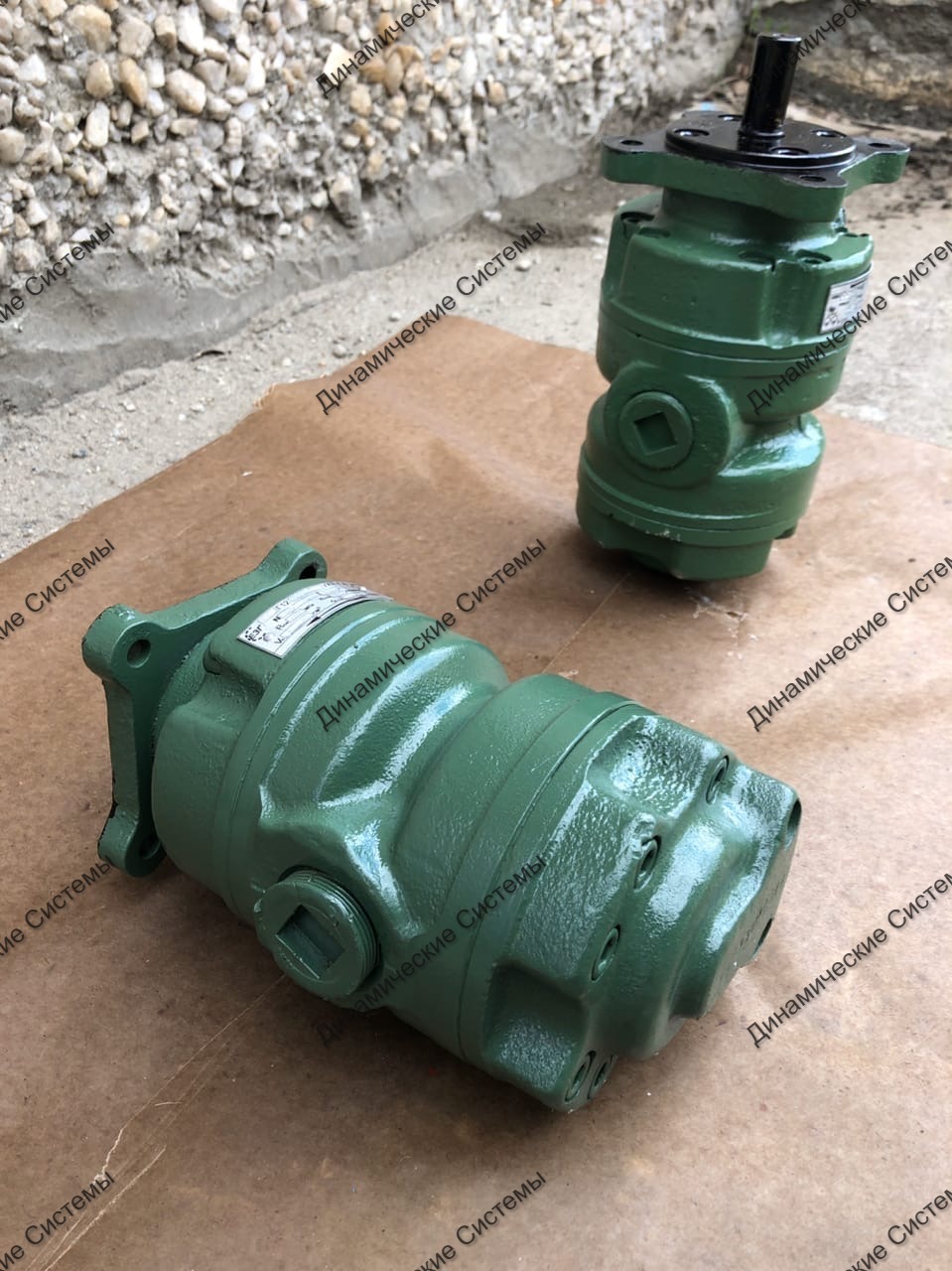

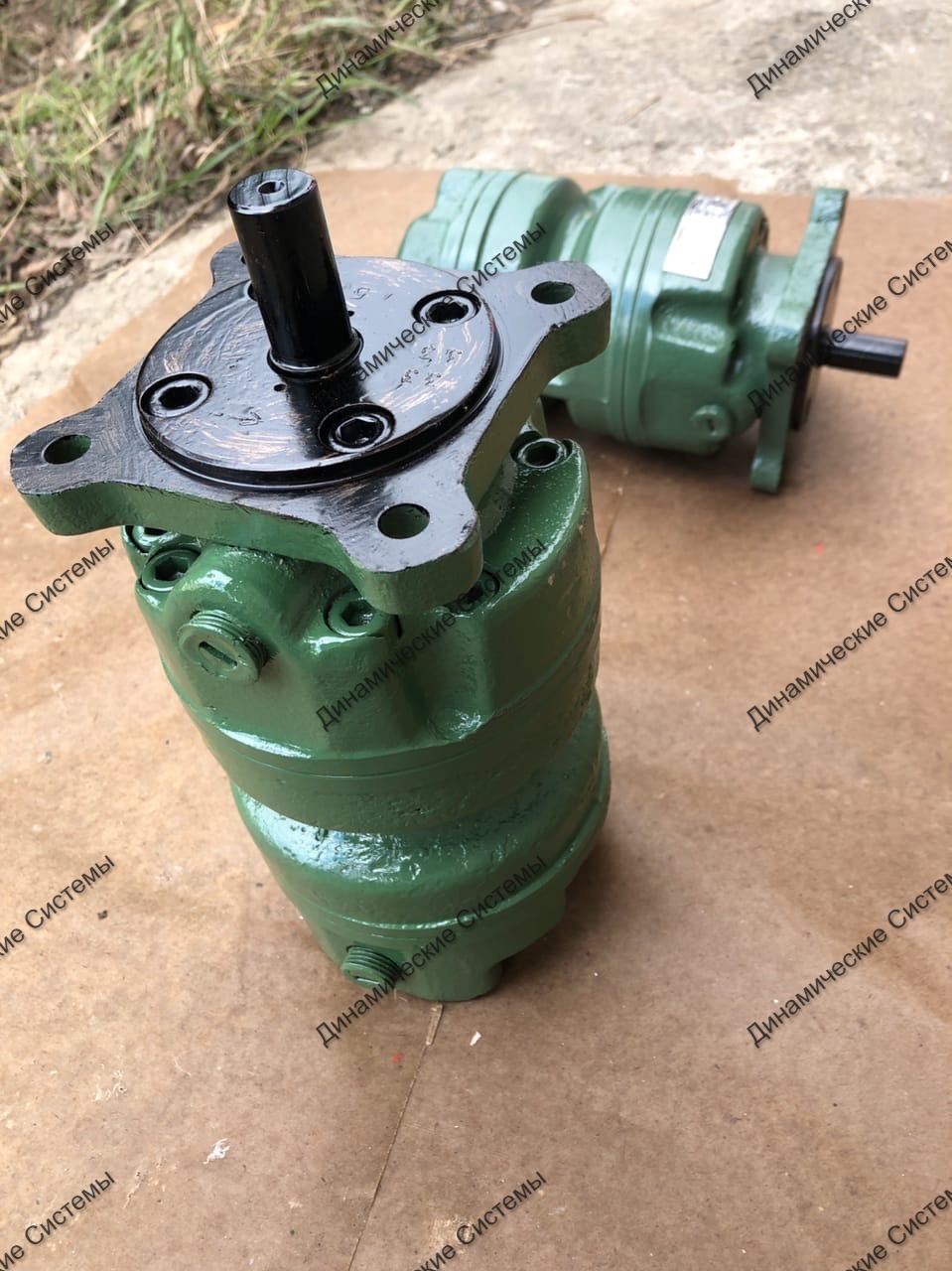

Насос 18Г12-33АМ - пластинчатый, двухпоточный, нерегулируемый гидронасос. По сути, в одном корпусе объединены два однопоточных насоса: один с правым вращением (со стороны привода), второй — с левым. У него общее всасывающее отверстие и два независимых нагнетательных выхода — это позволяет подавать минеральное масло двумя отдельными потоками в разные узлы гидросистемы. Часто его применяют в гидросистемах токарных и фрезерных станков, пресс-форм, литейного оборудования и промышленных роботов.
Технические характеристики
- Подача: 20,6 л/мин (со стороны привода) / 35,7 л/мин (со стороны, противоположной приводу).
- Номинальное давление на выходе: 6,3 МПа.
- Максимальное давление: 7,0 МПа (70 кгс/см²). Важно: работать на таком давлении постоянно нельзя — допустимо лишь кратковременно (не более 0,6 секунды в минуту, то есть около 1% времени). kran-master74.ru +2
- Частота вращения: номинальная — 960 об/мин; минимальная — 600 об/мин; максимальная — 1500 об/мин.
- Мощность: 7,2 кВт.
- Масса: 17 кг.
- Рабочий объём: 25 см³ (первый поток) / 40 см³ (второй поток).
- Климатическое исполнение: УХЛ4 (подходит для умеренно-холодного климата).
- Категория размещения: 4.
- Уровень звука: ≤88 дБА.
- Гарантия: 12 месяцев.
Условия эксплуатации
- Температура масла: от +10 °C до +50 °C.
- Температура окружающей среды: от 0 °C до +50 °C.
- Вязкость рабочей жидкости (минерального масла): от 17 до 400 сСт.
- Тонкость фильтрации: не грубее 25 мкм.
- Чистота масла: не грубее 12-го класса по ГОСТ 17216-71.
- Критерий замены масла: изменение вязкости более чем на 20%, появление примесей и абразива.
Особенности монтажа и эксплуатации
- Всасывающий трубопровод желательно делать коротким, с минимумом изгибов.
- Всасывающий и сливной трубопроводы рекомендуется погружать в бак на расстояние примерно двух диаметров трубы от дна.
- Вал привода и вал насоса соединяют эластичной муфтой. Допустимое радиальное смещение — не более 0,1 мм, угол перекоса — не более 1°.
- Обязательно установите предохранительный клапан. Его давление не должно превышать 70 кгс/см², а пропускная способность — быть не меньше, чем у насоса.
- Шланги подбирайте короткими, без перегибов.
- Перед первым пуском в насос нужно залить масло. Работа «всухую» быстро выводит агрегат из строя.
- Первую замену масла в баке рекомендуется провести через два месяца работы, далее — не реже раза в полгода.
- Направление вращения вала по умолчанию — правое. Левое исполнение изготавливается по специальному заказу.
Ещё пара деталей
- Насос соответствует ГОСТ 16172-84.
- В качестве современного аналога иногда рассматривают лопастной насос НПл 25-40/6,3.
