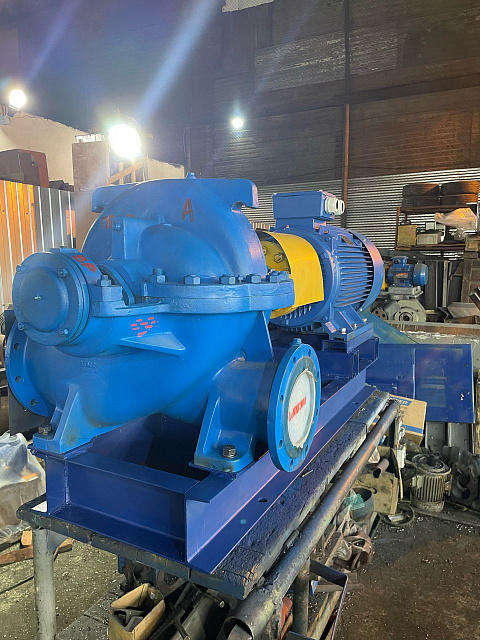

Насосы серии 1Д 630-125а — горизонтальные, одноступенчатые, центробежные насосные агрегаты с рабочим колесом двустороннего входа. Предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до +85°С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм и микротвердостью до 6,5 ГПа.
Материал проточной части — чугун.
Уплотнение вала — мягкий сальник.
Крышка насосной части имеет два уха для подъёма тельфером в случае ремонта (замены рабочего колеса, подшипников). Крепится к основанию шпильками по периметру. Это позволяет обслуживать насос без демонтажа от трубопроводов.
Расшифровка обозначения
- 1 — порядковый номер модификации.
- Д — насос двустороннего входа.
- 630 — подача в номинальном режиме (м³/ч).
- 125 — напор в номинальном режиме (м).
- а — индекс обточки рабочего колеса (в данном случае диаметр уменьшен; также встречаются индексы «б» — ещё меньше, и «м» — увеличенный).
Технические характеристики
- Частота вращения: может быть 980 или 1500 об/мин — от этого зависят фактические значения подачи и напора.
- Подача: около 550 м³/ч (при 1500 об/мин).
- Напор: около 101 м (при 1500 об/мин).
- Потребляемая мощность: зависит от частоты вращения и нагрузки, в источниках встречаются значения порядка 83 кВт или до 315 кВт (для агрегата с мощным двигателем).
- КПД: до 75–76%.
- Допускаемый кавитационный запас: около 5,6 м.
- Средняя наработка до отказа: около 9000 часов.
- Средний ресурс до капитального ремонта: около 35 000 часов.
- Назначенный срок службы: 30 лет.
Что перекачивает
Насос предназначен для воды (чистой, горячей, морской) и химически активных нетоксичных жидкостей. Важные ограничения по среде:
- плотность — до 1100 кг/м³;
- вязкость — до 60·10⁻⁶ м²/с (60 сСт);
- температура — от –40 до +95 °C.
- твёрдые включения: по массе не более 0,05%, размером не более 0,2 мм, микротвёрдостью не более 6,5 ГПа (650 кгс/мм²).
