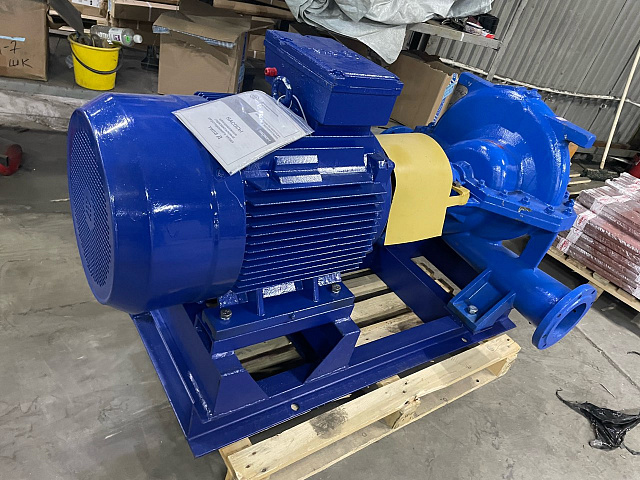

Насосы серии 1Д 630-90 — горизонтальные, одноступенчатые, центробежные насосные агрегаты с рабочим колесом двустороннего входа. Предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до +85°С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм и микротвердостью до 6,5 ГПа.
Материал проточной части — чугун.
Уплотнение вала — мягкий сальник.
Крышка насосной части имеет два уха для подъёма тельфером в случае ремонта (замены рабочего колеса, подшипников). Крепится к основанию шпильками по периметру. Это позволяет обслуживать насос без демонтажа от трубопроводов.
Расшифровка обозначения
- 1 — номер модификации (или конструктивное исполнение);
- Д — насос двустороннего входа (жидкость подводится к рабочему колесу с двух сторон);
- 630 — номинальная подача, 630 м3/ч;
- 90 — номинальный напор, 90 м.
Основные технические характеристики
- Диапазон подачи: примерно 430–760 м3/ч.
- Диапазон напора: примерно 86–96 м.
- Частота вращения: 1450 об/мин.
- Мощность электродвигателя: обычно 230–250 кВт (зависит от исполнения и диаметра рабочего колеса).
- Допускаемая вакуумметрическая высота всасывания: до 5,5 м.
- Температура перекачиваемой жидкости: до +85…+95 ∘C.
- Допустимые включения: твёрдые частицы не более 0,05% по массе, размером до 0,2 мм.
- Масса насоса (без двигателя): около 524 кг.
- Патрубки: входной — Ду 250, напорный — Ду 200.
Особенности конструкции
- Двусторонний вход снижает осевые нагрузки на ротор, что повышает ресурс подшипников.
- Горизонтальный разъём корпуса упрощает обслуживание и ремонт.
- Спиральный отвод помогает эффективно преобразовывать кинетическую энергию потока в давление.
- Обычно применяется сальниковое уплотнение вала (по запросу возможно торцевое).
Где применяется
Насосы 1Д 630‑90 используют для перекачивания воды и жидкостей, близких к воде по вязкости и химической активности, в том числе:
- на станциях водоснабжения и водоотведения;
- в системах оборотного водоснабжения промышленных предприятий;
- в ирригационных и мелиоративных системах;
- на объектах теплоэнергетики и ЖКХ;
- для подачи воды в противопожарных системах.
