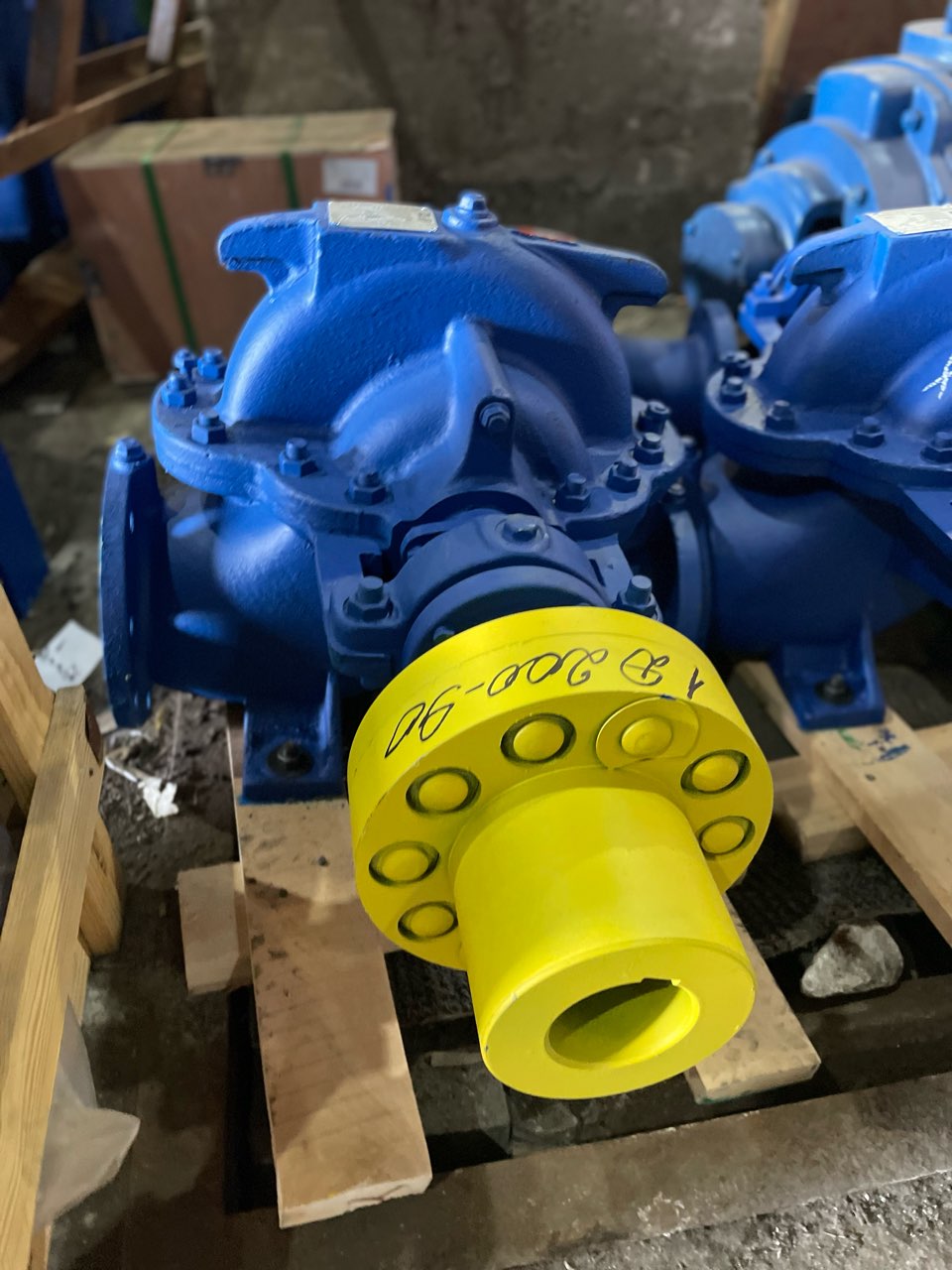

Насосы серии 1Д 630-90а — горизонтальные, одноступенчатые, центробежные насосные агрегаты с рабочим колесом двустороннего входа. Предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до +85°С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм и микротвердостью до 6,5 ГПа.
Материал проточной части — чугун.
Уплотнение вала — мягкий сальник.
Крышка насосной части имеет два уха для подъёма тельфером в случае ремонта (замены рабочего колеса, подшипников). Крепится к основанию шпильками по периметру. Это позволяет обслуживать насос без демонтажа от трубопроводов.
- 1 — номер модернизации (первая).
- Д — насос двустороннего входа (жидкость подводится к рабочему колесу с двух сторон; такая конструкция снижает осевую силу, действующую на колесо).
- 630 — номинальная подача (производительность), м³/ч.
- 90 — номинальный напор, м.
- а — индекс, который означает, что рабочее колесо «обрезано» (уменьшено в диаметре). Есть и другие варианты: «б» (вторая обрезка) и «м» (увеличенное колесо).
Технические характеристики
- Тип: горизонтальный, одноступенчатый, поверхностный.
- Материал проточной части (корпус, рабочее колесо): обычно серый чугун (СЧ 25). Но есть модификации: с противокоррозионным покрытием («пкп»), из углеродистой стали («А»), хромоникелевой стали («К») или с бронзовым рабочим колесом («Б»).
- Подача: в зависимости от режима и настроек может быть около 470 или 550 м³/ч.
- Напор: 74 м (номинальный), но в разных режимах работы может снижаться (например, до 30 м).
- Мощность двигателя: встречаются варианты с 75 кВт (при ~1000 об/мин) и с 200 кВт (при ~1500 об/мин).
- Частота вращения: 980, 1000 или 1500 об/мин.
- КПД: около 79%.
- Кавитационный запас (не более): 5,2 м.
- Температура перекачиваемой жидкости: от –40 до +95 °C.
- Уплотнение вала: в стандартном исполнении — двойное сальниковое; также возможна установка одинарного торцового («т») или других комбинаций (например, двойного торцового типа «тандем»).
- Вес: около 524 кг (только насос), а в сборе с мощным двигателем и рамой — значительно больше.
Для чего используют
Насос предназначен для перекачивания:
- чистой и морской воды;
- других нетоксичных жидкостей, которые не являются взрыво- или пожароопасными.
