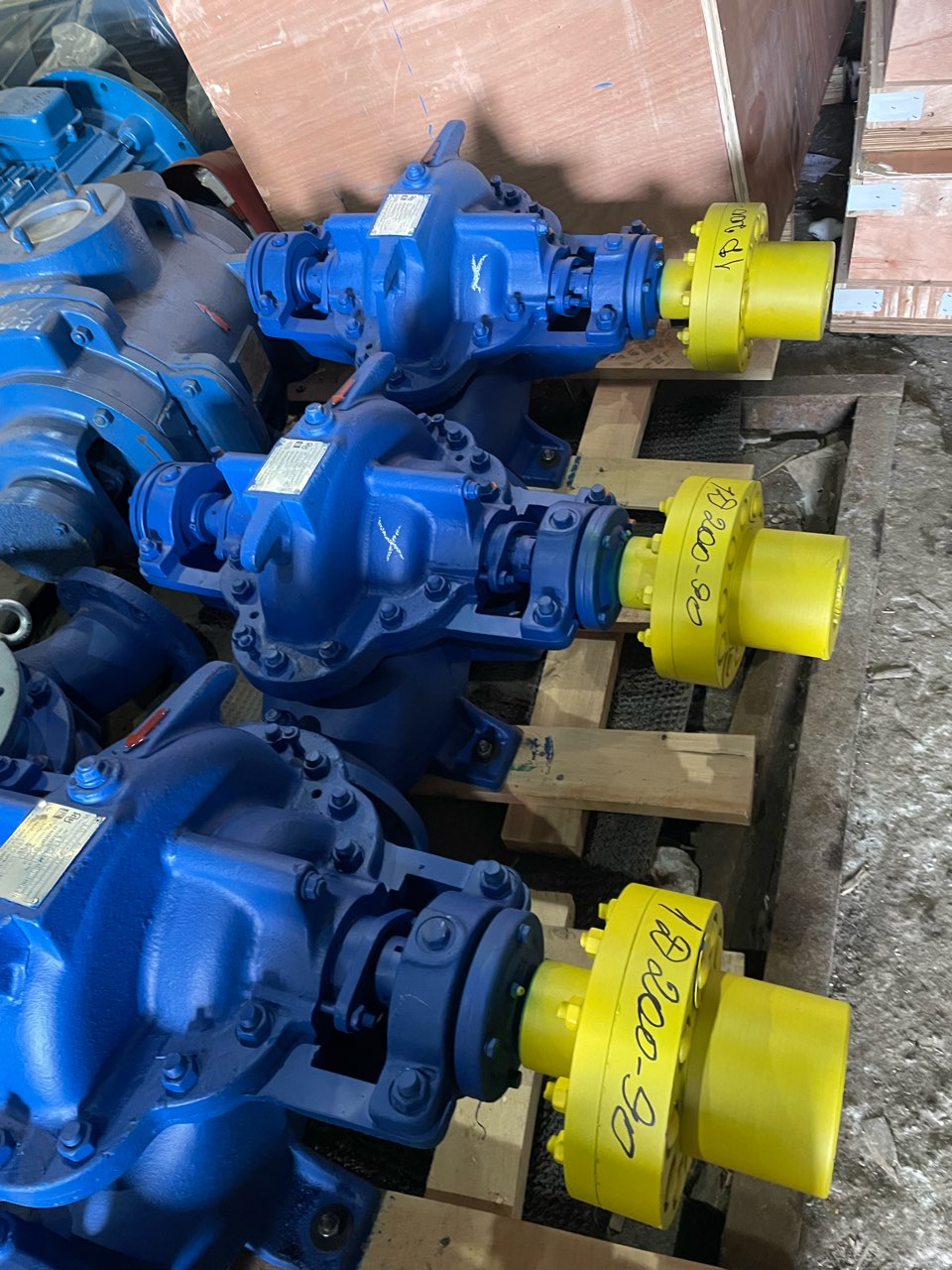

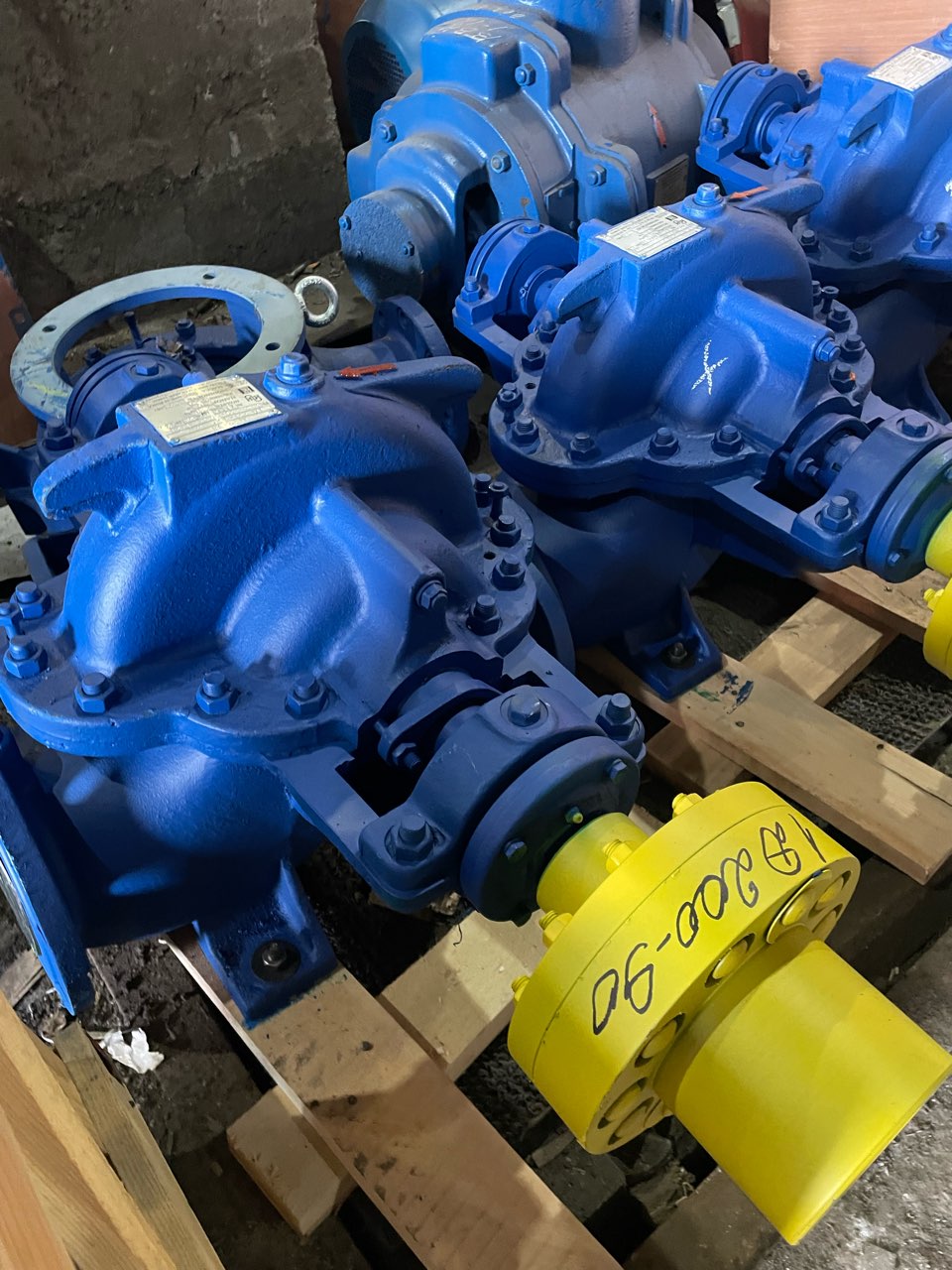

Насосы серии 1Д 630-90б — горизонтальные, одноступенчатые, центробежные насосные агрегаты с рабочим колесом двустороннего входа. Предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до +85°С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм и микротвердостью до 6,5 ГПа.
Материал проточной части — чугун.
Уплотнение вала — мягкий сальник.
Крышка насосной части имеет два уха для подъёма тельфером в случае ремонта (замены рабочего колеса, подшипников). Крепится к основанию шпильками по периметру. Это позволяет обслуживать насос без демонтажа от трубопроводов.
Расшифровка маркировки
- 1 — порядковый номер модернизации насоса.
- Д — насос двустороннего входа (жидкость подводится к рабочему колесу с двух сторон, что снижает осевую силу).
- 630 — номинальная подача (объём перекачиваемой жидкости в час) в м³/ч.
- 90 — номинальный напор в метрах.
- б — индекс, обозначающий уменьшенный диаметр рабочего колеса (есть также индексы «а» — ещё более уменьшенный, и «м» — увеличенный).
Технические характеристики
- Тип: горизонтальный, одноступенчатый, центробежный.
- Подача: 500 м³/ч (в номинальном режиме).
- Напор: 60 м (в номинальном режиме).
- Температура перекачиваемой жидкости: от –40 до +95 °C.
- Кавитационный запас: около 5,2–5,9 м.
- Материал проточной части: может быть из серого чугуна (СЧ 25), углеродистой стали (25Л), хромоникелевой стали (12Х18Н9ТЛ) или с противокоррозионным покрытием.
- Уплотнение вала: в стандартном исполнении — сальниковая набивка, также возможны одинарное или двойное торцовое уплотнение.
- Частота вращения: встречается в двух вариантах — около 1000 об/мин (с двигателем 55 кВт) или около 1500 об/мин (с двигателем 160 кВт).
- Содержание твёрдых включений: не более 0,05% по массе, размер частиц — не более 0,2 мм, микротвёрдость — не более 6,5 ГПа.
Для чего предназначен
Насос предназначен для перекачивания воды (в том числе морской) и химически активных нетоксичных жидкостей. Его применяют в разных сферах:
- водозабор и водоснабжение (городское, промышленное, сельскохозяйственное);
- теплоэнергетика;
- нефтегазовая отрасль;
- металлургия и горнодобывающая промышленность;
- системы орошения и осушения полей, ирригации;
- пожаротушение.
