БГ12-22АМ

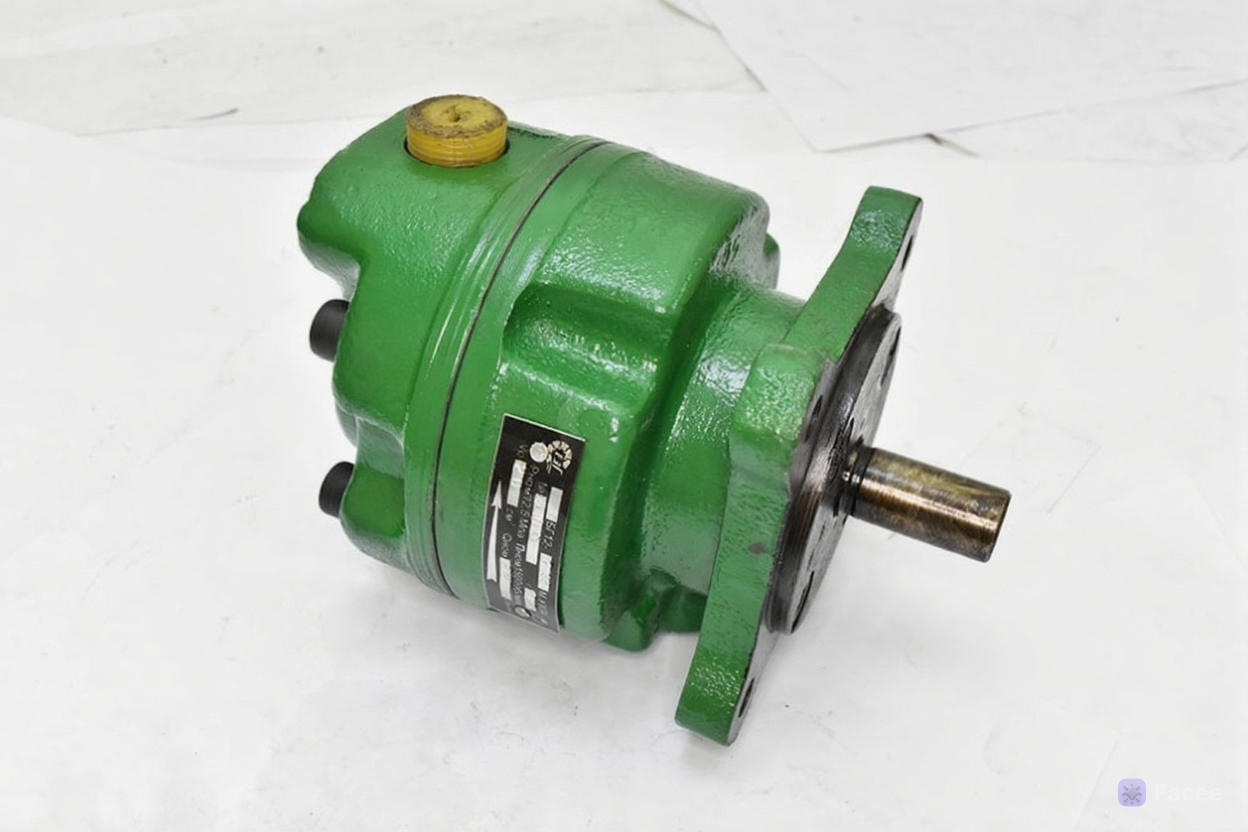

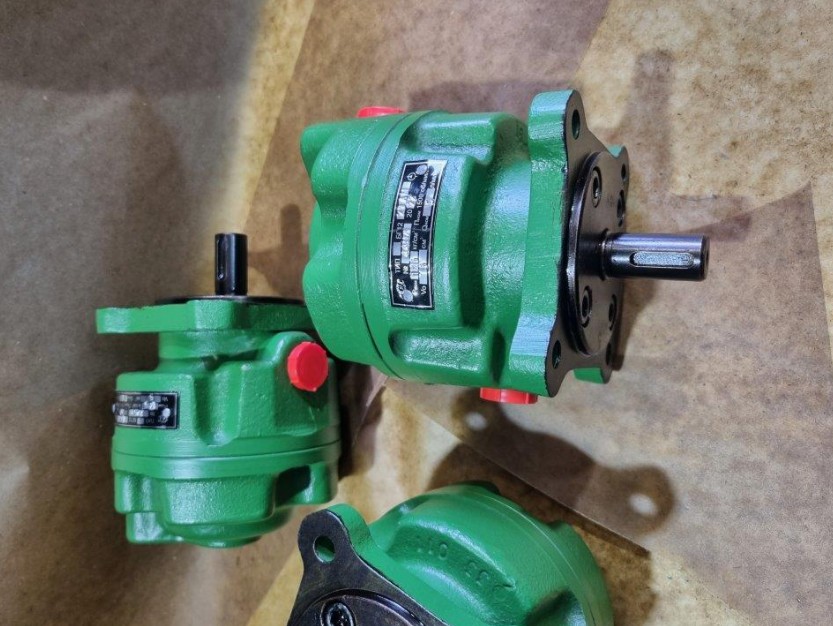

Гидронасос БГ12-22АМ

БГ12-22АМ — нерегулируемый пластинчатый насос однопоточного типа. Предназначен для подачи минерального масла под давлением в гидравлические системы станков и других промышленных машин, а также может использоваться как смазочный насос в паре с другим нагнетающим гидронасосом.

Принцип работы

Насос действует по принципу радиального вытеснения жидкости: вращающиеся пластины вытесняют масло из цилиндрической камеры, создавая давление для работы исполнительных механизмов. Конструкция обеспечивает уравновешивание нагрузки на ротор — диаметрально противоположный подвод и отвод масла снижает нагрузку, и вал передаёт только крутящий момент.

Основные технические характеристики

Условия эксплуатации

• Рабочая жидкость: минеральные масла (например, турбинное Т22 по ГОСТ 32-74, Тп-22 по ГОСТ 9972-74, ВНИИ НП-403 по ГОСТ 16728-71).

• Класс чистоты масла: не грубее 12-го по ГОСТ 17216-71 (фильтруется от частиц размером более 0,025 мм).

• Вязкость масла: 17–400 сСт.

• Температура масла: +10 °C … +50 °C.

• Температура окружающего воздуха: 0 °C … +40 °C.

• Исполнение: У, 4-я категория размещения по ГОСТ 15150-69.

Конструктивные особенности

В состав рабочего комплекта (размещён в крышке корпуса) входят:

• статор;

• ротор с пластинами;

• диск с шейкой;

• плоский диск.

За один оборот ротора каждая камера дважды выполняет всасывание и нагнетание масла.

Преимущества

• устойчивый и равномерный поток, минимальные пульсации;

• низкие требования к чистоте рабочей жидкости (не требует сложных систем фильтрации);

• низкое энергопотребление;

• простая установка и подключение;

• относительно низкий уровень шума.

Применение

Гидронасос БГ12-22АМ используется:

• в гидроприводах металлорежущих и других промышленных станков;

• в циркуляционных смазочных системах;

• для смазки рабочих механизмов в паре с основным нагнетающим насосом.
