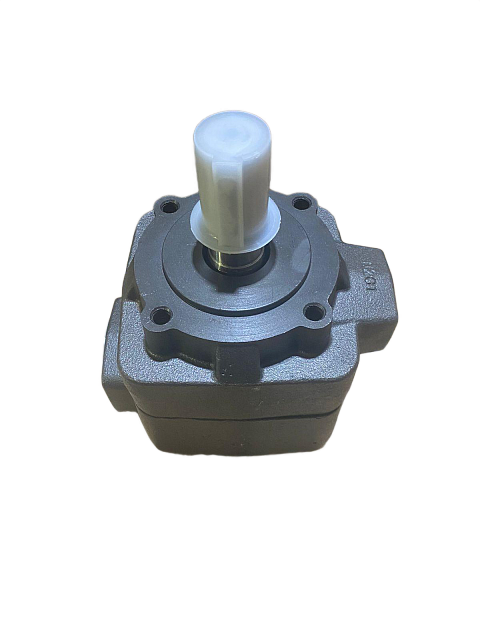

НПл 80/16 — это пластинчатый нерегулируемый однопоточный гидравлический насос. Учитывая ваш прошлый интерес к гидрооборудованию (насосам, маслостанциям и т. п.), привожу ключевые параметры и нюансы, которые важны при подборе и эксплуатации.
Основные характеристики
- Номинальный рабочий объём: 80 см³.
- Номинальное давление: 16 МПа (≈160 бар).
- Номинальная подача: около 105,6 л/мин (рассчитывается как V⋅n⋅ηVV \cdot n \cdot \eta_VV⋅n⋅ηV, где VVV — объём, nnn — частота вращения, ηV\eta_VηV — объёмный КПД).
- Номинальная частота вращения: 1500 об/мин.
- Максимальная частота вращения: обычно до 1800 об/мин (зависит от исполнения и производителя).
- Номинальная мощность привода: примерно 34,5 кВт.
- Масса: ориентировочно 25 кг.
- Направление вращения: чаще правое (по часовой стрелке со стороны вала); при необходимости можно заказать левое (в маркировке будет «Л»: НПл 80/16Л).
- Рабочая жидкость: минеральное гидравлическое масло с вязкостью 20–400 мм²/с (при 6,3 МПа) или 25–213 мм²/с (при 16 МПа).
- Тонкость фильтрации: не грубее 25 мкм.
- Диапазон температур рабочей жидкости: примерно от −10 до +60 °C.
Расшифровка маркировки
- НПл — насос пластинчатый.
- 80 — рабочий объём в см³.
- 16 — номинальное давление в МПа.
Применение и совместимость
Насос применяют в гидросистемах промышленного оборудования:
- в составе маслостанций (учитывая ваш запрос по СМ‑1‑100‑30‑250‑15 — такой насос может быть одним из вариантов источника потока в подобных установках);
- в станочных гидроприводах;
- в прессовом и кузнечно‑прессовом оборудовании;
- в других системах, где нужен стабильный поток масла при давлении до 16 МПа.
По сравнению с НПл 56/16, который мы обсуждали ранее, у НПл 80/16 заметно выше подача (≈105,6 против ≈71,4 л/мин) и мощность привода (≈34,5 против ≈24,2 кВт) — это важно учитывать при подборе электродвигателя и трубопроводов.
Важные практические моменты
- Подбор мотора. Для НПл 80/16 нужен электродвигатель большей мощности, чем для 56/16; также нужно согласовать обороты и тип муфты.
- Фильтры и чистота масла. Пластинчатые насосы чувствительны к загрязнениям: фильтр на всасывании и напорный фильтр обязательны, тонкость фильтрации — не хуже 25 мкм.
- Монтаж и уплотнения. Нужно строго соблюдать требования по соосности и моментам затяжки, чтобы избежать преждевременного износа пластин и корпуса.
- Аналогии и исполнения. Бывают однопоточные (НПл 80/16) и двухпоточные версии (например, НПл 80‑16/16), где два потока идут с разными объёмами — это уже другая компоновка и характеристики.
