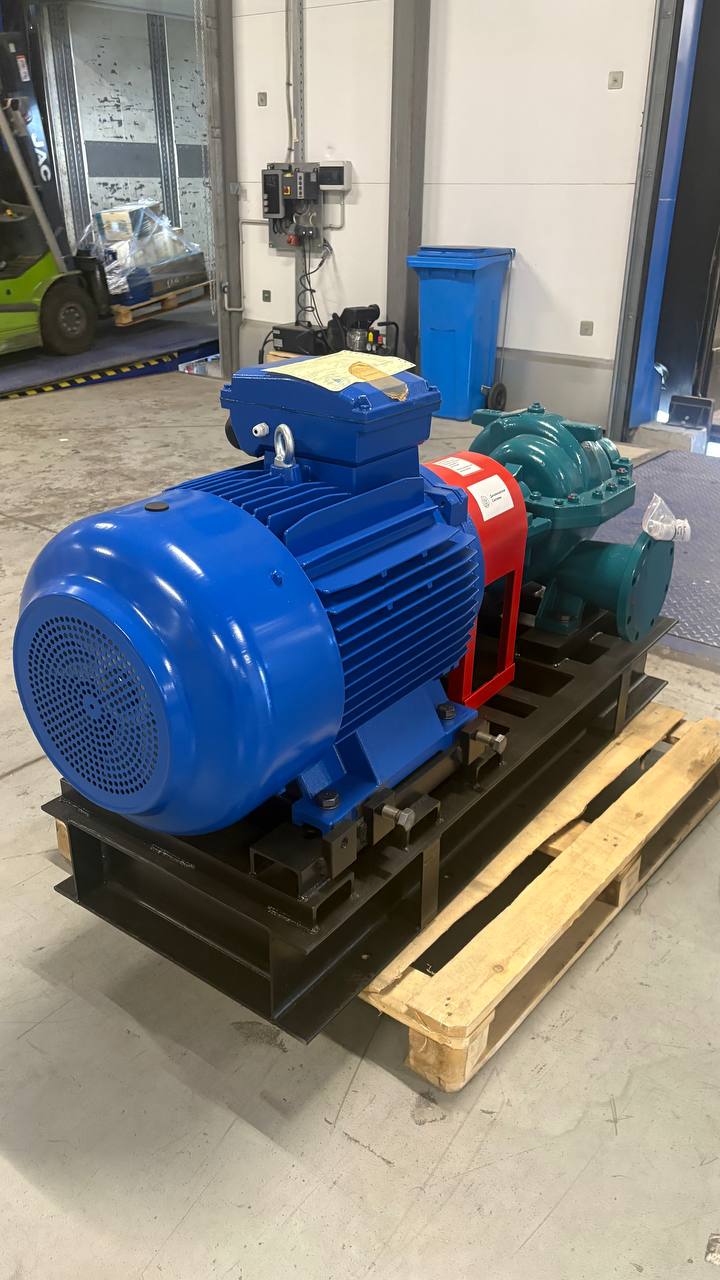

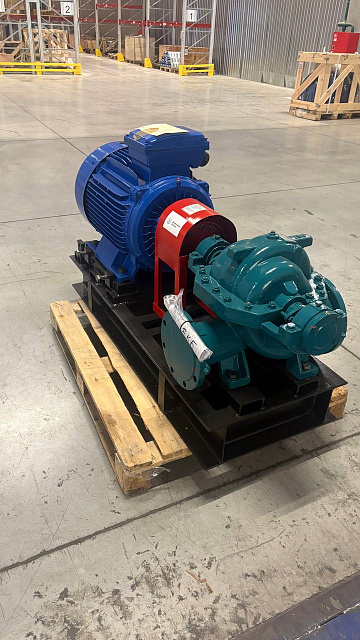

Насосы серии 1Д 315-71 — горизонтальные, одноступенчатые, центробежные насосные агрегаты с рабочим колесом двустороннего входа. Предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до +85°С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм и микротвердостью до 6,5 ГПа.
Материал проточной части — чугун.
Уплотнение вала — мягкий сальник.
Крышка насосной части имеет два уха для подъёма тельфером в случае ремонта (замены рабочего колеса, подшипников). Крепится к основанию шпильками по периметру. Это позволяет обслуживать насос без демонтажа от трубопроводов.
Расшифровка маркировки
- 1 — номер модификации;
- Д — насос с рабочим колесом двустороннего входа (это помогает уравновесить осевые силы и повысить надёжность);
- 315 — номинальная подача насоса, 315 м3/ч;
- 71 — номинальный напор, 71 м водяного столба.
Основные технические характеристики
- Частота вращения: обычно 2900–3000 об/мин.
- Мощность электродвигателя: порядка 110 кВт (точное значение зависит от рабочей точки и КПД).
- Диаметр патрубков: всасывающий — 200 мм, нагнетательный — 150 мм.
- Температура перекачиваемой жидкости: до +95 ∘C.
- Допустимое содержание твёрдых частиц: не более 0,05% по массе, размер частиц — не более 0,2 мм.
- Материал проточной части: чаще всего серый чугун (СЧ 20).
- Масса насоса (без двигателя и рамы): около 190 кг.
Принцип работы и особенности конструкции
Это одноступенчатый центробежный насос: жидкость поступает к рабочему колесу с двух сторон, затем под действием центробежной силы направляется в спиральный отвод и далее — в напорный патрубок. Горизонтальный разъём корпуса в плоскости вала упрощает обслуживание: чтобы добраться до внутренних узлов, не нужно отсоединять трубопроводы.
Уплотнение вала может быть сальниковым либо торцовым (в маркировке иногда добавляют букву «т» для торцового уплотнения).
Где применяется
Такие насосы используют для перекачивания воды и жидкостей, близких к воде по вязкости и химической активности, в том числе:
- в системах водоснабжения и водоотведения;
- на тепловых и атомных электростанциях;
- в металлургии (для подачи охлаждающей воды);
- в нефтедобыче и нефтепереработке (для перекачки пластовых и технических вод, в том числе с примесью нефтепродуктов);
- в системах пожаротушения;
- в ирригационных и мелиоративных комплексах.
