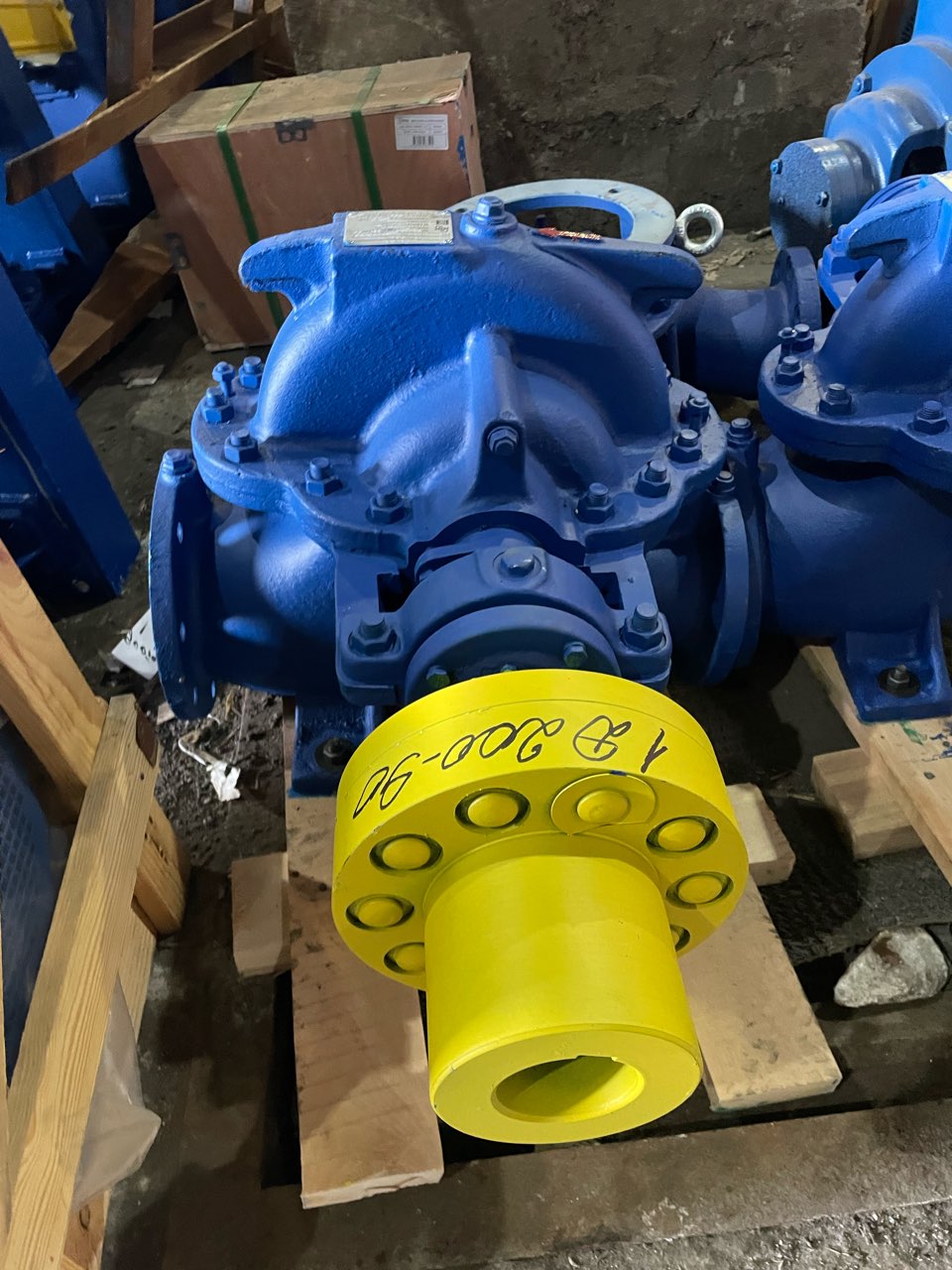

Насосы серии 1Д 315-71б — горизонтальные, одноступенчатые, центробежные насосные агрегаты с рабочим колесом двустороннего входа. Предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до +85°С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм и микротвердостью до 6,5 ГПа.
Материал проточной части — чугун.
Уплотнение вала — мягкий сальник.
Крышка насосной части имеет два уха для подъёма тельфером в случае ремонта (замены рабочего колеса, подшипников). Крепится к основанию шпильками по периметру. Это позволяет обслуживать насос без демонтажа от трубопроводов.
Расшифровка обозначения
- 1 — первая модернизация насоса серии «Д».
- Д — насос двустороннего входа (жидкость поступает к рабочему колесу с двух сторон, что улучшает всасывающую способность и балансирует осевые силы).
- 315 — подача (производительность) в м³/ч.
- 71 — напор в метрах.
- б — индекс обточки рабочего колеса. В этом случае он означает уменьшенный диаметр колеса (есть также варианты «а» — ещё уменьшенный и «м» — увеличенный).
Технические характеристики
- Тип: горизонтальный, одноступенчатый, центробежный.
- Подача: 280 м³/ч.
- Напор: 52 м.
- Частота вращения: 3000 об/мин.
- Мощность электродвигателя: 75 кВт.
- Напряжение: 380/660 В.
- Температура перекачиваемой жидкости: до +95 °C.
- Плотность жидкости: не более 1100 кг/м³.
- Кавитационный запас: 6,5 м.
- Материал проточной части: серый чугун (СЧ 20 или СЧ 25).
- Материал вала: сталь 45.
- Вес насоса: около 190 кг.
- Вес агрегата (с двигателем): около 835 кг.
- Габариты агрегата: примерно 1700×600×880 мм.
- Диаметр входного/выходного патрубка: DN 315 мм.
Для чего предназначен
Насос рассчитан на перекачивание:
- воды (в том числе в системах водоснабжения, водозабора);
- химически активных нетоксичных жидкостей (с pH от 4 до 12);
- нефти и продуктов её переработки (при кинематической вязкости до 10⁻⁴ м²/с);
- других жидкостей, сходных с водой по вязкости.
При этом в жидкости допускается наличие механических примесей, но с ограничениями: объёмная концентрация — не более 0,05%, размер твёрдых частиц — не более 0,2 мм, микротвёрдость — не более 6,5 ГПа.
Области применения: ЖКХ, теплоэнергетика, нефтегазовая отрасль, металлургия, горнодобывающая промышленность, системы пожаротушения, ирригации и дренажа
