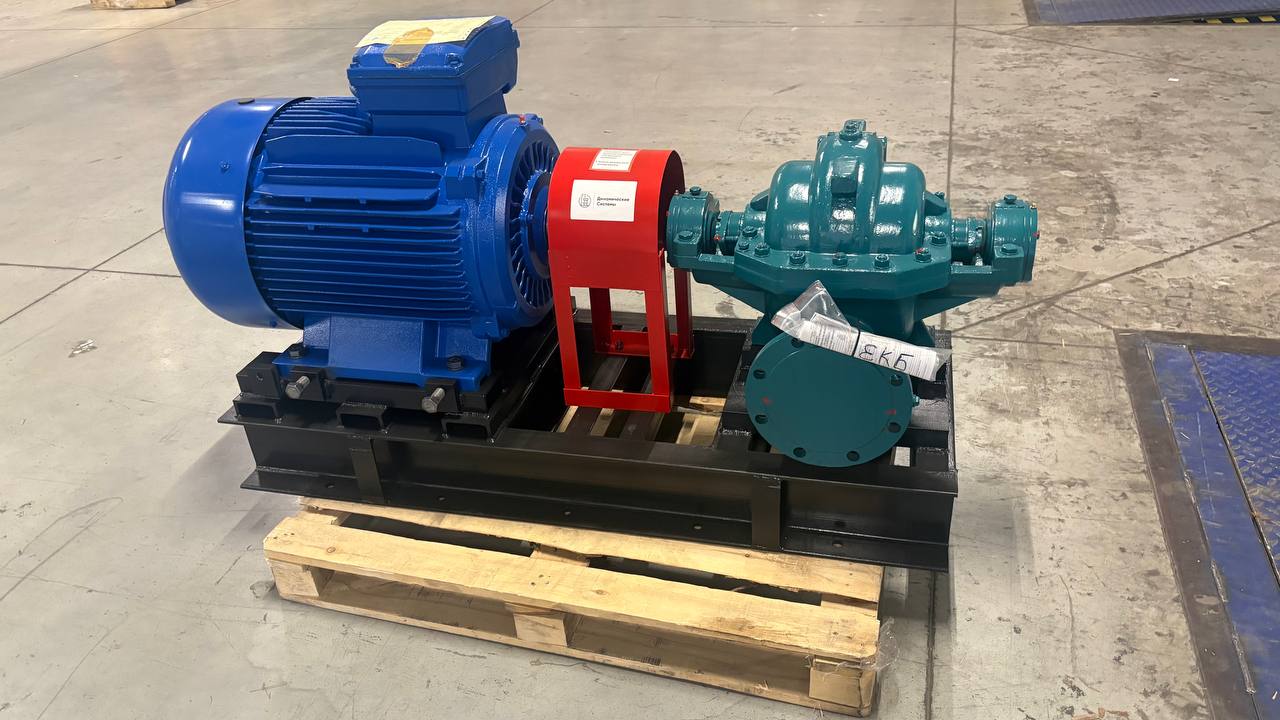

Насосы серии 1Д 315-50б — горизонтальные, одноступенчатые, центробежные насосные агрегаты с рабочим колесом двустороннего входа. Предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до +85°С, содержащих твердые включения до 0,05% по массе, размером до 0,2 мм и микротвердостью до 6,5 ГПа.
Материал проточной части — чугун.
Уплотнение вала — мягкий сальник.
Крышка насосной части имеет два уха для подъёма тельфером в случае ремонта (замены рабочего колеса, подшипников). Крепится к основанию шпильками по периметру. Это позволяет обслуживать насос без демонтажа от трубопроводов.
Расшифровка маркировки
- 1Д — тип насоса (центробежный двустороннего входа; «1» — номер модификации);
- 315 — подача в номинальном режиме, м³/ч;
- 50 — напор в номинальном режиме, м;
- б — индекс обточки рабочего колеса (уменьшенный диаметр — для работы в другой части характеристики, с меньшими подачей и напором).
Основные технические характеристики
- Подача: около 220 м³/ч (в рабочей точке для исполнения «б»; номинал 315 м³/ч — для основного колеса).
- Напор: около 36 м (для исполнения «б»).
- Частота вращения: обычно 3000 об/мин.
- Мощность электродвигателя: ориентировочно 45 кВт.
- Допускаемый кавитационный запас: порядка 5,6–6,8 м.
- Температура перекачиваемой жидкости: до +85…+95 °C (зависит от исполнения).
- Перекачиваемая среда: чистая вода и нетоксичные жидкости, близкие к воде по вязкости и химической активности; допускается содержание твёрдых частиц не более 0,05–0,1 % по массе, размером до 0,2 мм.
- Материалы: корпус — чугун (СЧ 20/СЧ 25), вал — сталь 45.
- Патрубки: всасывающий — 200 мм, напорный — 150 мм.
Особенности конструкции и преимущества
- Двусторонний вход рабочего колеса уравновешивает осевые силы и улучшает кавитационные характеристики.
- Горизонтальный разъём корпуса позволяет ремонтировать насос без отсоединения трубопроводов.
- Двойные сальниковые уплотнения снижают риск протечек.
- Высокая ремонтопригодность и распространённость запчастей.
Области применения
- системы водоснабжения и водоотведения;
- теплоэнергетика и котельные;
- промышленные технологические процессы;
- орошение и мелиорация;
- пожаротушение и другие объекты, где нужна надёжная перекачка больших объёмов воды.
